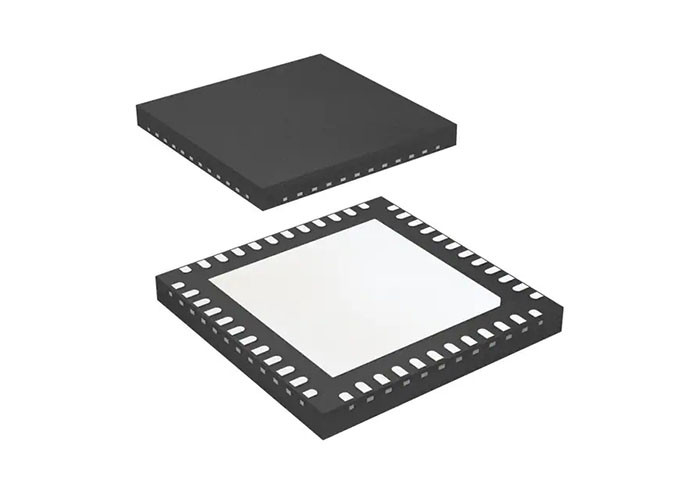

Hardware-Management-Expander 48-QFNS Energie-Management ICs L-ASC10-1SG48I

Leistungsmanagement-IC L-ASC10-1SG48I Hardware-Management-Expander 48-QFNS

Beschreibung des Produkts

Der L-ASC10-1SG48I ((Analog Sense and Control - 10 rail) ist ein Hardware Management (Power, Thermal und Control Plane Management) -Expander, der für den Einsatz mit Platform Manager 2, MachXO2, MachXO3 entwickelt wurde.oder ECP5 FPGA zur Implementierung der Funktion Hardware Management Control in einer LeiterplatteDer L-ASC10-1SG48I (nachfolgend ASC genannt) ermöglicht eine nahtlose Skalierung der Stromversorgungsspannungs- und Stromüberwachung, Temperaturüberwachung, Sequenz- und Margin Control-Kanäle.Das ASC umfasst dedizierte Schnittstellen, die den Austausch von Monitor-Signalstatus und Ausgangssteuerungssignalen mit diesen zentralen Hardware-Management-Controllern unterstützenBis zu acht ASC-Geräte können zur Implementierung eines Hardware-Managementsystems verwendet werden.

Eigenschaften

Überwachung und Messung der Schienenspannung

• UV/OV Fehlererkennungsgenauigkeit - 0,2% Typ.
• Fehlererkennungsgeschwindigkeit < 100 μs
• Hochspannung, Einzel- und Differentialsensoren

Überwachung und Messung von Breitstreckenströmen in zwei Kanälen

• Hochstrommessung Messung bis 12 V
• Programmierbarer Fehlerdetektor für OC/UC
• Erkennt Stromfehler in < 1 μs

Drei Temperaturüberwachungs- und Messkanäle

• Programmierbares OT/UT-Fehlerschwellenwert
• Zwei Kanäle der Temperaturüberwachung mit externen Dioden
• Ein Temperaturmonitor auf dem Chip

Vier hochwertige MOSFET-Treiber

• Programmierbare Ladepumpe

Vier präzise Trim- und Margin-Kanäle

• Betrieb in geschlossener Schleife
• Spannungsskalierung und VID-Unterstützung

Neun allgemeine Input- / Outputzwecke

• Ein-/Ausgang mit 5 V Toleranz

Nichtflüchtige Fehlerprotokollierung
Programmierbar durch I2C im System

• Nichtflüchtige Konfiguration
• Hintergrundprogrammunterstützung

Unterstützung auf Systemebene

• 3.3 V Betrieb, breiter Eingangsbereich von 2,8 V bis 3,6 V
• Industrie-Temperaturbereich
• 48-Pin-QFN
• RoHS-konform und halogenfrei

ASC Blockdiagramm

Anwendungen

• Telekommunikation und Vernetzung
• Industrie, Prüfung und Messung
• Medizinische Systeme
• Server und Speichersysteme
• Systeme mit hoher Zuverlässigkeit

Anwendungsschema
