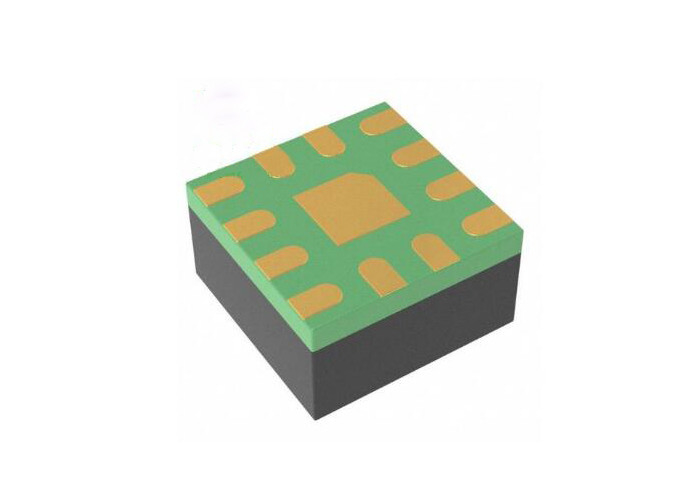

DC-DC-Wandler LTC3307AHV#WTRPBF Hocheffizienter QFN12 Low Noise

DC-DC-Wandler LTC3307AHV#WTRPBF Hocheffizienter QFN12 Low Noise

Produktbeschreibung von LTC3307AHV#WTRPBF

Der LTC3307AHV#WTRPBF ist ein sehr kleiner, hocheffizienter, rauscharmer, monolithischer, synchroner 3-A-DC/DC-Abwärtswandler, der mit einer Eingangsversorgung von 2,25 V bis 5,5 V betrieben wird.Durch die Verwendung einer konstanten Frequenz, einer Spitzenstrommodussteuerung bei Schaltfrequenzen von 1 MHz bis 3 MHz und einer minimalen Einschaltzeit von nur 22 ns erreicht dieser Regler ein schnelles Einschwingverhalten mit kleinen externen Komponenten.Die Silent-Switcher-Architektur minimiert EMI-Emissionen.

Spezifikation von LTC3307AHV#WTRPBF

Merkmale von LTC3307AHV#WTRPBF

• Hoher Wirkungsgrad: 8 mΩ NMOS, 31 mΩ PMOS
• Programmierbare Frequenz 1MHz bis 3MHz
• Winziger Induktor und Kondensatoren
• Steuerung des Spitzenstrommodus
• 22 ns minimale Einschaltzeit
• Große Bandbreite, schnelles Einschwingverhalten
• Low Ripple Burst Mode®-Betrieb mit IQ von 40 µA
• VIN-Bereich: 2,25 V bis 5,5 V
• VOUT-Bereich: 0,5 V bis VIN
• VOUT-Genauigkeit: ±1 % über Temperaturbereich
• Präzision 400 mV Aktivierungsschwelle, 1 μA im Shutdown
• Power Good, interne Kompensation und Sanftanlauf
• Thermisch verbessertes 2 mm × 2 mm LQFN-Gehäuse

Anwendungen von LTC3307AHV#WTRPBF

• Automobil, Industrie, Kommunikation
• FPGA, ASIC, µP-Core-Zubehör
• Optische Netzwerke, Server, Telekommunikation
• Batteriebetriebene Systeme
• Verteilte Gleichstromsysteme (POL)

Vereinfachtes Diagramm von LTC3307AHV#WTRPBF

Blockdiagramm von LTC3307AHV#WTRPBF

Funktionsblockdiagramm von LTC3307AHV#WTRPBF
