Modul für drahtlose Kommunikation WLAN8101HMP 2,4 GHz WiFi 6 Front-End-Module LGA-38

Wireless Communication Module WLAN8101HMP 2.4GHz WiFi 6 Frontend Module LGA-38

Beschreibung des Produkts

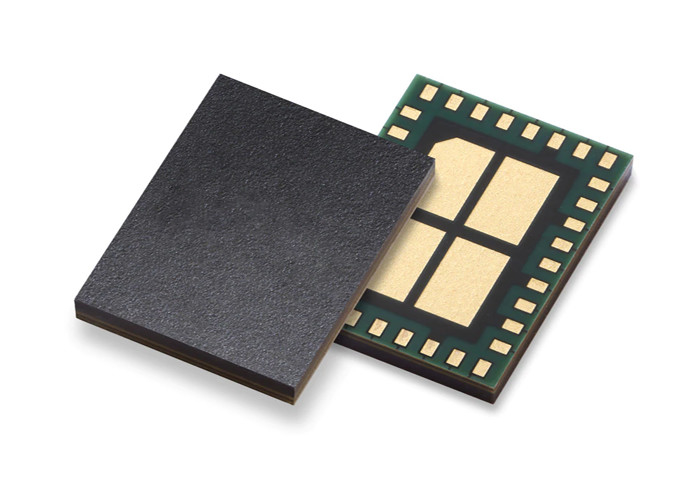

WLAN8101H ist ein 2,4 GHz 2 x 2 MIMO RFFE für Wi-Fi 6 Anwendungen in einem 3 mm x 4 mm Paket.
WLAN8101H umfasst zwei monolithische Frontend-ICs. Jeder Frontend-IC umfasst einen Sendeverstärker mit Richtungskopplung,mit einem Geräuschverstärker und einem Sende-/Empfangsschalter mit Bluetooth-KanalDer Leistungsverstärker unterstützt 3 verschiedene TX-Verstärkungsmodi, um die Energieeffizienz zu verbessern.
WLAN8101H enthält auch Koexistenzfilter für Sende- und Empfangskanäle.
Das Gerät ist auf 50 Ω abgestimmt und integriert eine harmonische und eine außerbandartige Filterung, die die Layoutfläche in der Anwendung minimiert.

Eigenschaften

• Kleingröße 2 x 2 MIMO RFFE für Wi-Fi 6-Anwendungen
• integrierte Leistungsverstärker mit mehreren Betriebsarten für dynamische Leistungseffizienz und Linearitätskontrolle
• Volles Hochband 2402 MHz bis 2482 MHz
• 3 TX-Betriebsarten, die Flexibilität bei der Anpassung an die Energieeffizienz ermöglichen
• Integrierte Geräuschverstärker mit hohem Gewinn und Umgehungsmodus
• Integrierte SPDT-Schalter für den Betrieb mit einer einzelnen Antenne RX und TX
• integrierte Richtungskopplungen zur präzisen Steuerung der Übertragungsleistung
• Benötigt keine externen Übereinstimmungskomponenten, Gleichstromfreie HF-Anschlüsse, mit Ausnahme des ANT, und BT-Anschlüsse (on-chip ESD-Spule)
• Integrierte HF-Entkopplungskondensatoren für alle VCC- und Steuerpins
• Kleine Packung mit niedrigem Profil von 3 mm x 4 mm
• Integrierter ESD-Schutz an allen Pins
• Modell des menschlichen Körpers (HBM) nach ANSI/ESDA/JEDEC-Norm JS-001 übersteigt 2 kV
• Aufgeladenes Gerätemodell (CDM) nach der ANSI/ESDA/JEDEC-Norm JS-002 überschreitet 500 V mit Ausnahme von ANT-Pins der Wert beträgt 400 V
• RoHS-konform

Anwendungen

• Unterstützung von Wi-Fi 6
• Smartphones, Tablets, Netbooks und andere tragbare Computergeräte
• Anwendungen von Modulen für eingebettete Systeme
