Rf Chip 5GHz WIFI 6 WENN Frontmodul RFID WLAN8101CMP WLAN8101C Wi-Fi 6

Funkfrequenz/IF- und RFID-Modul für das Frontend von WLAN8101CMP WLAN8101C 5 GHz Wi-Fi 6

Beschreibung des Produkts

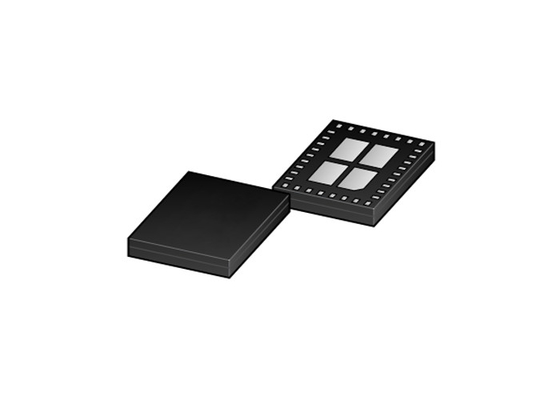

WLAN8101C ist ein 5 GHz 2 x 2 MIMO RFFE für Wi-Fi 6 Anwendungen in einem 3 mm x 4 mm Paket.
WLAN8101C umfasst zwei monolithische Frontend-ICs. Jeder Frontend-IC verfügt über einen integrierten Leistungsverstärker, einen Geräuschverstärker mit Bypass-Funktion und einen Single Pole Double Throw (SPDT) -Schalter.
WLAN8101C enthält auch Koexistenzfilter für Sende- und Empfangskanäle.
Das Gerät ist auf 50 Ω abgestimmt und integriert eine harmonische und eine außerbandartige Filterung, die die Layoutfläche in der Anwendung minimiert.

Merkmale und Vorteile

• Kleinstformat 2 x 2 MIMO RFFE-Modul für WiFi 6 Anwendungen
• integrierte Leistungsverstärker mit mehreren Betriebsarten für dynamische Leistungseffizienz und Linearitätskontrolle
• Volles Hochband 5,150 GHz bis 5,925 GHz
• 3 TX-Betriebsarten, die Flexibilität bei der Anpassung an die Energieeffizienz ermöglichen
• Integrierte Geräuschfreie Verstärker mit hohem Gewinn und Umgehungsmodus
• Integrierte SPDT-Schalter für den Betrieb mit einer einzelnen Antenne RX und TX
• integrierte Richtungskopplungen zur präzisen Steuerung der Übertragungsleistung
• Keine externen Übereinstimmungskomponenten erforderlich, freies Gleichstrom-Eingangs-/Ausgangsanschluss
• Integrierte HF-Entkopplungskondensatoren für alle VCC- und Steuerpins
• Kleine Packung mit niedrigem Profil von 3 mm x 4 mm
• Integrierter ESD-Schutz an allen Pins
• Modell des menschlichen Körpers (HBM) nach ANSI/ESDA/JEDEC-Norm JS-001 übersteigt 2 kV
• Aufgeladenes Gerätemodell (CDM) nach ANSI/ESDA/JEDEC-Norm JS-002 über 500 V

Anwendungen

• Unterstützung von Wi-Fi 6
• Smartphones, Tablets, Netbooks und andere tragbare Computergeräte
• Anwendungen von Modulen für eingebettete Systeme

Funktionsdiagramm
