Integrierte Schaltkreis-Chip BQ24725ARGRR Batterieladegeräte VQFN-20 Ladekette

Integrierte Schaltkreis-Chip BQ24725ARGRR Batterie-Ladegeräte VQFN-20 Ladegerät IC

Beschreibung des Produkts
Der BQ24725A ist ein hocheffizientes, synchrones Batterieladegerät, das eine geringe Komponentenzahl für platzbeschränkte, multichemische Batterieladeanwendungen bietet.

Die BQ24725A verwendet zwei Ladepumpen, um separat n-Kanal-MOSFETs (ACFET, RBFET und BATFET) für die automatische Systemstromquelle auszuwählen.

SMBus-gesteuerte Eingangsströme, Ladekurrenz und Ladespannung DACs ermöglichen eine sehr hohe Regulierungsgenauigkeit, die leicht vom Mikrocontroller für das Systemstrommanagement programmiert werden kann.

Der BQ24725A verwendet ein internes Eingangsstromregister oder einen externen ILIM-Pin, um die PWM-Modulation zu drosseln, um den Ladestrom zu reduzieren.
Der BQ24725A lädt eine, zwei, drei oder vier Li+-Zellen der Serie.



Eigenschaften

• SMBus Host-gesteuerter NMOS-NMOS-Synchron-Buck-Wandler mit programmierbaren Schaltfrequenzen von 615 kHz, 750 kHz und 885 kHz
• Automatische N-Kanal-MOSFET-Auswahl der Systemstromquelle aus Adapter oder Batterie, angetrieben durch interne Ladepumpen
• Verbesserte Sicherheitsmerkmale für den Schutz vor Überspannung, Stromüberspannung, Batterie, Induktor und MOSFET-Kurzschlussschutz
• Programmierbarer Eingangsstrom, Ladespannung, Ladestromgrenzwerte
• ± 0,5% Ladespannungsgenauigkeit bis zu 19,2 V
• ±3% Ladestromgenauigkeit bis 8,128A
• ± 3% Genauigkeit des Eingangsstroms bis 8,064 A
• ± 2% 20x Ausgangsgenauigkeit des Adapterstroms oder des Ladestrommengeverstärkers
• Programmierbarer Schwellenwert für die Batterieabnutzung und Batterie-LERN-Funktion
• Programmierbare Adaptererkennung und -anzeige
• Integrierter Softstart
• Kompensation der integrierten Schleife
• Echtzeit-Systemsteuerung auf ILIM-Pin zur Begrenzung des Ladestroms
• Betriebsbereich des Wechselstromadapters 4,5 V bis 24 V
• 5 μA Abstandsstrom der Batterie
• 0.65mA (0,8mA max) Adapter Standby Ruhezustand
• mit einer Länge von 20 Stücken von 3,5 x 3,5 mm2VQFN-Paket

PIN-Konfiguration

Anwendungen

• Portable Notebook Computers, UMPC,Ultra-Thin Notebook und Netbook
• Handheld Terminal
• Industrielle und medizinische Ausrüstung
• Tragbare Ausrüstung

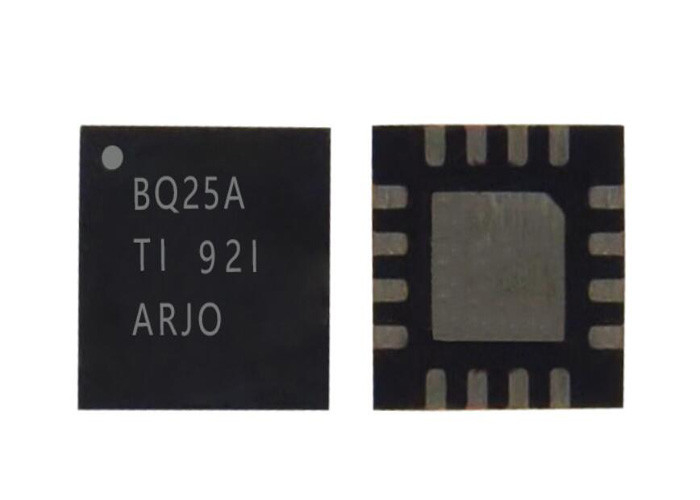

Produktfoto
