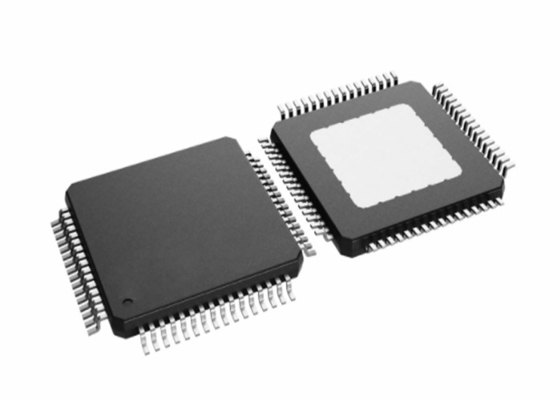

Batterie-multi Funktions-Prüfer IC 64-HTQFP des Lithium-Ionbq79616paprq1 BQ79616

Batterie-Multifunktionskontrolleur IC Lithium Ion 64-HTQFP BQ79616PAPRQ1 BQ79616

Produkt-Beschreibung

BQ79616-Q1 stellen Hochgenauigkeitszellspannungsmessungen in weniger als 200 µs für Module der Batterie 12S, 14S und 16S in den Hochspannungsbatteriemanagementsystemen in HEV/EV zur Verfügung. Die Familie von Monitoren bietet verschiedene Kanalwahlen in der gleichen Paketart an, stellt Stift-zustiftkompatibilität bereit und stützt hohe Wiederverwendung der hergestellten Software und der Hardware über jeder möglicher Plattform. Die integrierten Vorderseitenfilter ermöglichen dem System, mit einfacher, niedriger Nennspannung, differenziale RC-Filter einzuführen auf den Zellinputkanälen. Integriert, NachaDC, Tiefpassfilter ermöglichen gefiltert, DC ähnlich, Spannungsmessungen für bessere Berechnung des Ladezustandes (Soc). Dieses Gerät stützt die autonome interne Zelle, die mit Temperaturüberwachung zur Selbst-pause balanciert und nimmt zu balancieren, um eine Übertemperaturzustand zu vermeiden wieder auf.

Die Einbeziehung von lokalisiert, bidirektional, Verkettungshäfen stützt Kondensator- und Transformator-ansässigeisolierung und erlaubt den Gebrauch von den effektivsten Komponenten für die zentralisierte oder Verteilungsarchitektur, die allgemein im xEV Antriebssystem gefunden wird. Dieses Gerät umfasst auch acht GPIOs oder zusätzlicher Input, die für externe Thermistormaße benutzt werden können.

Wirtskommunikation zur Familie BQ7961x-Q1 von Geräten kann über die engagierte UART-Schnittstelle des Gerätes oder durch ein Kommunikationsbrückengerät, BQ79600 angeschlossen werden. Zusätzlich erlaubt eine lokalisierte, differenziale VerkettungsKommunikationsschnittstelle dem Wirt, sich mit dem gesamten Batteriestapel über einer einzelnen Schnittstelle zu verständigen. im Falle eines Kommunikationszeilenumbruchs ist die VerkettungsKommunikationsschnittstelle zu einem Ringnetz konfigurierbar, das dem Wirt erlaubt, mit Geräten an jedem Ende des Stapels zu sprechen.

Eigenschaften für das BQ79616-Q1

• Qualifiziert für Automobilanwendungen
• AEC-Q100 qualifizierte mit den folgenden Ergebnissen:
• Gerättemperaturgrad 1: – 40°C zur +125°C-Umgebungstemperaturstrecke
• Geheimhaltungsgrad 2 Gerät HBMs ESD
• Geheimhaltungsgrad C4B des Gerätes CDM ESD
• Sicherheit-funktionellkonformes
• Sich entwickelt für Funktionssicherheitsanwendungen
• Dokumentation, zum von Systemdesign ISO 26262 zu unterstützen
• Systematische Fähigkeit bis zu ASIL D
• Hardware-Fähigkeit bis zu ASIL D
• +/- Genauigkeit ADC-1.5mV
• kompatible Gerätfamilie des Pin-Pakets und der Software:
• Stapelbarer Monitor 16S (BQ79616-Q1)
• Eingebauter Redundanzweg für Spannungs- und Temperaturdiagnosen
• In hohem Grade genaue Zellspannungsmessungen innerhalb 128 µs für alle Zellkanäle
• Integrierte konfigurierbare digitale Tiefpassfilter NachaDC
• Stützsammelschieneverbindung und -maß
• Eingebautes Wirt-kontrolliertes Hardware-Zurückstellen, zum des POR ähnlichen Gerätzurückstellens zu emulieren
• Stützt das interne Zellbalancieren
• Balancieren gegenwärtig bei 240 MA
• Eingebautes balancierendes thermisches Management mit automatischer Pause und Steuerung wieder aufnehmen
• Lokalisierte differenziale Verkettungskommunikation mit optionalem Ringnetz
• Eingebettetes Störungssignal und -herzschlag durch Fernmeldeleitung
• UART-/SPIwirtsschnittstelle/Kommunikationsbrückengerät BQ79600-Q1
• Eingebauter SPI-Meister

Anwendungen

• Batterie-Management-System (BMS) in den Hybrid- und Elektroantriebsystemen
• Energieakkumulator verpackt mit Batterie-Management-Systemen

Vereinfachtes System-Diagramm

FAQ
Q. Sind Ihre Produkte ursprünglich?
: Ja sind alle Produkte ursprünglicher, neuer ursprünglicher Import ist unser Zweck.
Q: Welche Zertifikate haben Sie?
: Wir sind zugelassene Firma ISO 9001:2015 und Mitglied von ERAI.
Q: Können Sie Auftrag oder Probe der kleinen Menge stützen? Ist die Probe frei?
: Ja stützen wir Beispielauftrag und kleinen Auftrag. Beispielkosten sind- entsprechend Ihrem Auftrag oder Projekt unterschiedlich.
Q: Wie man meinen Auftrag versendet? Ist es sicher?
: Wir pflegen ausdrücklich, um, wie DHL, Fedex, UPS, TNT, EMS.We zu versenden können Ihren vorgeschlagenen Absender auch benutzen. Produkte sind im guten, das verpackt und die Sicherheit und uns sicherzustellen seien Sie zum Produktschaden Ihres Auftrages verantwortlich.
Q: Was über die Vorbereitungs- und Anlaufzeit?
: Wir können auf Lager innerhalb 5 Werktage versenden Teile. Wenn ohne Vorrat, bestätigen wir Vorbereitungs- und Anlaufzeit für Sie basierten auf Ihrer Auftragsquantität.
