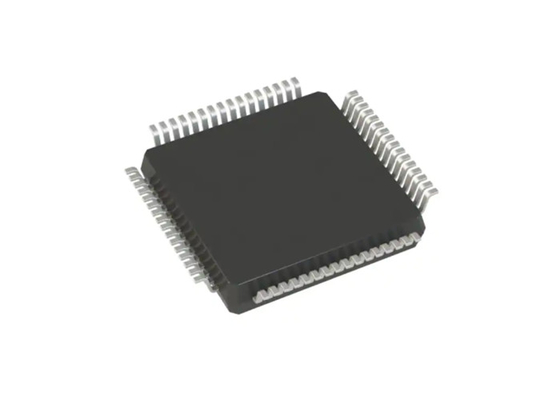

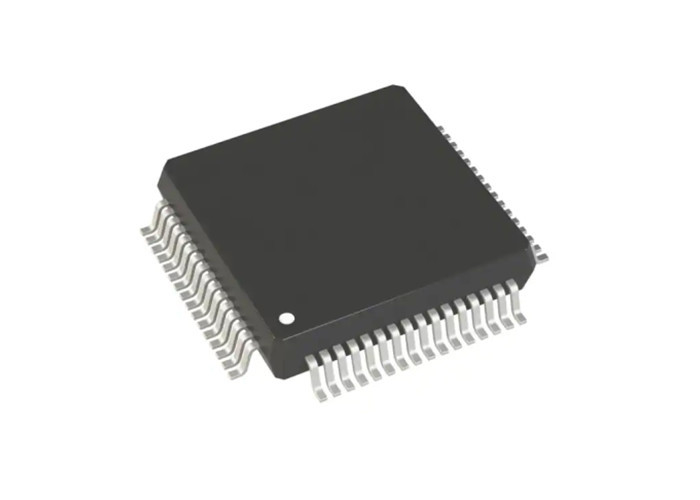

8 synchrones 16-Bit-Datenerfassungssystem LQFP64 der Kanal-AD7606BSTZ

8 synchrones 16-Bit-Datenerfassungssystem LQFP64 der Kanal-AD7606BSTZ

Produkt-Beschreibung von AD7606BSTZ

AD7606BSTZ sind 16-Bit--, simultane Probenahme, Analog-DigitalDatenerfassungssysteme (DAS) mit acht, sechs und vier Kanälen, beziehungsweise. Jedes Teil enthält Analogeingabeklammernschutz, ein zweitrangiger Antialiasingfilter, ein Bahn-undgriffverstärker, ein 16-Bit-Analog-Digital-Umsetzer des aufeinander folgenden Näherungswerts der Gebührenwiederverteilung (ADC), ein flexibler digitaler Filter, ein 2,5 v-Hinweis und ein Bezugspuffer und Hochgeschwindigkeitsserien- und Parallelschnittstellen.

AD7606BSTZ funktionieren von einer einzelnen Versorgung 5 V und können wahre zweipolige Eingangssignale ±10 V und ±5 V während Probenahme an Durchsatzrate kSPS bis 200 für alle Kanäle unterbringen. Der Inputklammern-Schutzschaltkreis kann Spannungen bis zu ±16.5 V. zulassen. Das AD7606 hat 1 analoge Eingangsimpedanz MΩ unabhängig davon Abtastfrequenz. Die einzelne Versorgungsoperation, der filternde Aufchip und die hohe Eingangsimpedanz beseitigen den Bedarf am Fahrer OPampere und an den externen zweipoligen Versorgungen.
AD7606BSTZ-Antialiasingfilter hat eine 3 DB-Grenzfrequenz von 22 kHz und stellt 40 DB-antialias Ablehnung wenn Probenahme bei kSPS 200 zur Verfügung. Der flexible digitale Filter ist der gefahrene Stift, Ertragverbesserungen in SNR und verringert die Bandbreite DB-3.

Spezifikation von AD7606BSTZ

Eigenschaften von AD7606BSTZ

• 8/6/4 gleichzeitig probierter Input
• Wahre zweipolige Analogeingabestrecken: ±10 V, ±5 V
• Pin, zum kompatibles mit dem hochmodernen AD7606B festzustecken
• Einzelne analoge Versorgung mit 5 V und 2,3 V bis 5 V VDRIVE
• Völlig integrierte Datenerfassungslösung
• Analogeingabeklammernschutz
• Eingegebener Puffer mit 1 analoger Eingangsimpedanz MΩ
• Analoger Filter des zweitrangigen Antialiasing
• genauer Hinweis des Auf-Chips und Bezugspuffer
• 16-Bit-ADC mit kSPS 200 auf allen Kanälen
• Oversamplings-Fähigkeit mit digitalem Filter
• Flexible Ähnlichkeit/serielle Schnittstelle
• SPI/QSPI™/MICROWIRE™/DSP kompatibel
• Leistung
• Bewertung 7 KV ESD auf Analogeingabekanälen
• 95,5 DB SNR, −107 DB THD
• ±0.5 LSB INL, ±0.5 LSB DNL
• Geringe Energie: 100 mW
• Bereitschaftsbetriebsart: 25 mW
• Temperaturspanne: −40°C zu +85°C
• 64-lead LQFP Paket

Anwendungen von AD7606BSTZ

• Macht-spurige Überwachung und Schutzsysteme
• Mehrphasen- Motorsteuerung
• Instrumentierung und Kontrollsysteme
• Multiachsennavigationsanlagen
• Datenerfassungssysteme (DAS)

Funktionssantendiagramm von AD7606BSTZ

Pin Configuration von AD7606BSTZ
